Die DIN EN 1998-5 in Verbindung mit dem nationalen Anhang zum Eurocode 8 verlangt für Erdbebenzonen wie die Niederrheinische Bucht eine Bewertung des Baugrunds hinsichtlich Verflüssigung – und Aachen liegt geologisch genau auf der Kante. Nicht jeder Quadratmeter in der Kaiserstadt ist gleich riskant, aber wenn Sie im Talraum der Wurm oder auf den mächtigen Lösslehmen über der Kreide bauen, müssen Sie mit gesättigten, locker gelagerten Sanden rechnen. Eine oberflächliche Baugrunderkundung nach alter Schule reicht da nicht mehr. Wir kombinieren die klassische SPT-Bohrung nach DIN EN ISO 22476-3 mit seismischen Messungen, um den CSR-Wert sauber zu ermitteln, und ziehen bei Bedarf den CPT-Versuch hinzu, wenn wir in den quartären Talfüllungen eine durchgehende Schichtenauflösung brauchen. Die Aachener Thermalquellen zeigen übrigens, wie aktiv der Untergrund hier tektonisch noch ist – das vergisst man gern, wenn man nur auf die Bebauung schaut.
Ein Boden mit mehr als 15 Prozent Feinkorn und einer Plastizitätszahl über 10 verflüssigt sich in Aachen praktisch nicht – das spart oft sechsstellige Gründungskosten.
Arbeitsumfang in Aachen
Kritische Bodenfaktoren in Aachen
Aachen hat sich städtebaulich immer entlang der Bäche entwickelt – Pau, Johannisbach und vor allem die Wurm. Die alten Mühlenstandorte und später die Tuchfabriken lagen im Tal, und genau dort ist die Quartärmächtigkeit mit locker gelagerten Sanden und Torflinsen am größten. Wer heute ein Mehrfamilienhaus auf einem ehemaligen Fabrikgrundstück in der Soers oder am Adalbertsteinweg errichtet, gründet oft auf anthropogen aufgefüllten, heterogenen Böden, die im Erdbebenfall zu Setzungsdifferenzen und partiellem Tragfähigkeitsverlust neigen. Das Tückische an der Bodenverflüssigungsanalyse in Aachen ist nicht die Rechenmethode – die ist mit Seed-Idriss und dem NCEER-Ansatz etabliert –, sondern die realistische Einschätzung der Grundwasseramplitude. In den Talkesseln schwankt der Flurabstand saisonal um mehr als einen Meter, und ein zu optimistisch angesetzter Wasserspiegel macht die ganze CSR-Berechnung wertlos. Ohne Langzeitpegelbeobachtung oder zumindest eine konservative Annahme aus dem Stadtarchiv geht da nichts.
Unsere Leistungen
Unsere Leistungen rund um die Bodenverflüssigungsanalyse in Aachen decken die ganze Kette ab – von der Feldkampagne bis zum standsicheren Nachweis gegenüber dem Bauordnungsamt. Wir arbeiten mit einem nach ISO 17025 akkreditierten Labor und liefern Ihnen einen prüffähigen Bericht nach EC 8.
Verflüssigungspotenzial-Studie
Vollständige Ermittlung des CSR- und CRR-Wertes nach Seed-Idriss und NCEER für Ihr Grundstück. Inklusive Baugrundaufschluss, Laborversuche und seismischer Standortklassifizierung.
Baugrundverbesserung bei Verflüssigungsrisiko
Planung und Ausschreibung von Rüttelstopfverdichtung oder Tiefenrüttlern für den Baugrund in Aachen, wenn die Sicherheitsbeiwerte nicht eingehalten werden.
Seismische Mikrozonierung

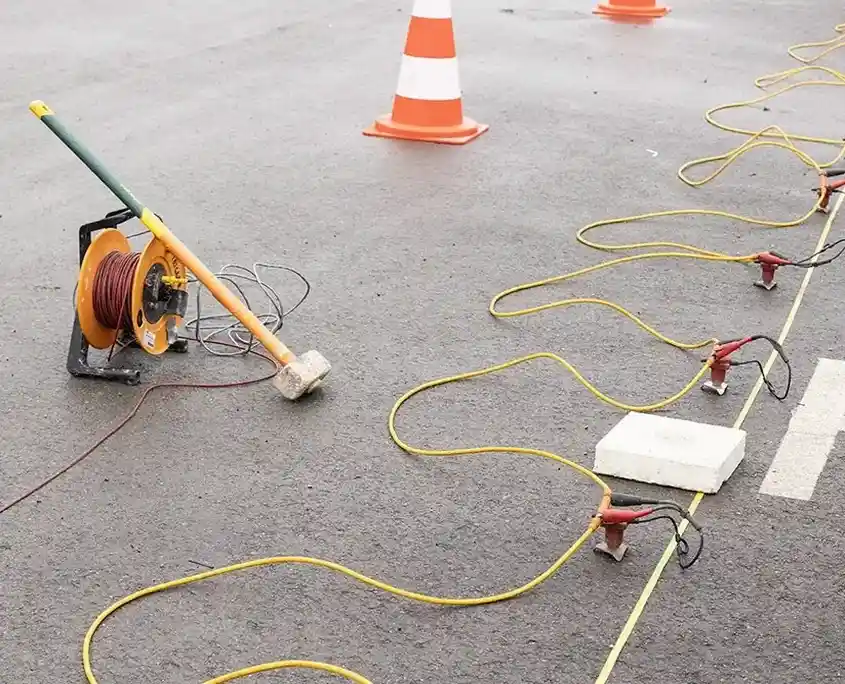

Erstellung von Karten zur Bodenverflüssigungsgefahr für Quartiersentwicklungen und Bebauungspläne im Stadtgebiet Aachen, basierend auf MASW- und Refraktionsmessungen.
Setzungsprognose bei zyklischer Belastung
Numerische Simulation der zu erwartenden Setzungen unter Erdbebeneinwirkung mittels PLAXIS oder FLAC, speziell für kritische Infrastruktur und Hochbauten.
Häufige Fragen
Was kostet eine Bodenverflüssigungsanalyse in Aachen ungefähr?
Je nach Aufschlusstiefe, Anzahl der Sondierungen und Laborumfang bewegen sich die Kosten in Aachen meist zwischen 2.010 und 3.800 Euro netto. Eine einfache SPT-Kampagne mit einem Bohrpunkt ist günstiger, eine vollständige Analyse mit CPT, MASW und Triaxialversuchen liegt am oberen Ende. Wir erstellen Ihnen ein Festpreisangebot nach Ortsbesichtigung.
Ab wann ist eine Bodenverflüssigungsanalyse in Aachen Pflicht?
Sobald Sie in der Erdbebenzone 2 oder 3 nach DIN EN 1998-1/NA bauen und der Baugrund locker gelagerte Sande unterhalb des Grundwasserspiegels aufweist. In Aachener Tallagen mit quartären Sedimenten ist das fast immer der Fall, sobald die geplante Gründungstiefe drei Meter überschreitet.
Reicht eine SPT-Bohrung, um das Verflüssigungsrisiko auszuschließen?
Für eine orientierende Bewertung oft ja, aber die Norm verlangt mindestens drei Sondierungen pro Baukörper, damit wir statistisch belastbare N₆₀-Werte bekommen. Bei heterogenem Untergrund kombinieren wir SPT mit CPT oder MASW, um keine lokale Schwachstelle zu übersehen.
Welche Bodenverbesserung empfehlen Sie bei Verflüssigungsgefahr in Aachen?
Das hängt vom Schichtenprofil ab. Bei einer kritischen Tiefe bis sechs Meter arbeiten wir oft mit Rüttelstopfverdichtung, darunter mit Tiefenrüttlern. In innerstädtischen Aachener Lagen mit Erschütterungsgrenzwerten kann auch eine Injektionslösung mit Feinstbindemittel sinnvoll sein.
